راهنمای انتخاب بهترین کابل کولر گازی
۲۰ خرداد ۱۴۰۳
زمان مورد نیاز برای مطالعه: ۵ دقیقه
انتخاب بهترین کابل برای کولر گازی فقط یک مسئله فنی نیست؛ مستقیماً با عملکرد، طول عمر و ایمنی دستگاه شما در ارتباط است. کابل نامناسب باعث افت ولتاژ، گرم شدن سیمها، کاهش راندمان کمپرسور و حتی خطر آتشسوزی میشود.
بسیاری از کاربران تصور میکنند هر کابلی که برق را منتقل کند، برای کولر کافی است، درحالیکه نوع کابل، سطح مقطع، جنس هادی و حتی طول مسیر تاثیر زیادی در عملکرد کولر دارند.
در این راهنما به زبان ساده یاد میگیرید چه کابلی برای کولر گازی مناسب است، چند آمپر را تحمل میکند و چطور سایز درست را انتخاب کنید تا هم مصرف برق بهینه باشد و هم از خرابی و خطرات احتمالی جلوگیری شود.
بسیاری از کاربران تصور میکنند هر کابلی که برق را منتقل کند، برای کولر کافی است، درحالیکه نوع کابل، سطح مقطع، جنس هادی و حتی طول مسیر تاثیر زیادی در عملکرد کولر دارند.
در این راهنما به زبان ساده یاد میگیرید چه کابلی برای کولر گازی مناسب است، چند آمپر را تحمل میکند و چطور سایز درست را انتخاب کنید تا هم مصرف برق بهینه باشد و هم از خرابی و خطرات احتمالی جلوگیری شود.
راهنمای نصب کولر گازی در 8 مرحله + عکس
جدول انتخاب بهترین کابل برای کولر گازی
| ظرفیت کولر گازی (BTU) |
جریان مصرفی تقریبی (آمپر) |
سایز کابل مسی (میلیمتر مربع) |
فیوز مینیاتوری پیشنهادی |
حداکثر طول کابل (متر) |
|---|---|---|---|---|
| 9000 – 12000 | 6 تا 10 | 2.5 | 15 آمپر | تا 20 |
| 18000 – 24000 | 10 تا 16 | 2.5 | 25 آمپر | تا 20 |
| 30000 | 16 تا 20 | 4 | 32 آمپر | تا 20 |
| 36000 و بالاتر | 20 تا 25 | 6 | 40 آمپر | تا 20 |
نکته مهم: اگر مسیر کابلکشی بیش از 20 متر است، برای جلوگیری از افت ولتاژ باید یک سایز بالاتر کابل انتخاب شود.
هر آنچه باید در مورد مصرف برق کولرگازی بدانید
چه کابلی برای کولر گازی استفاده میشود؟

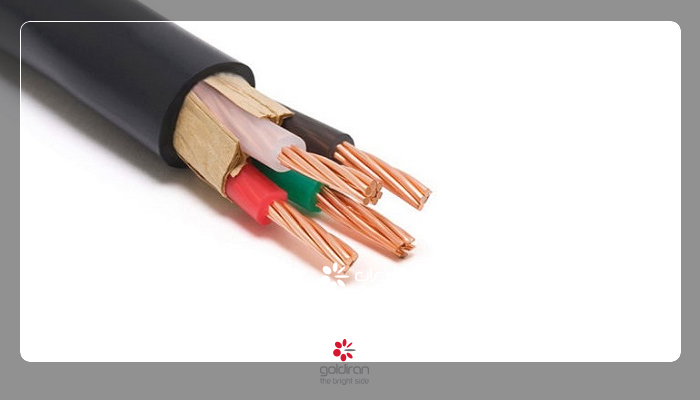

کابل مورد استفاده در کولر گازی باید مسی، افشان و استاندارد باشد. کابلهای مسی به دلیل هدایت الکتریکی بالا، افت ولتاژ کمتر و مقاومت مناسب در برابر حرارت، بهترین گزینه برای کولرهای گازی هستند.
در سیستم کولر گازی دو نوع کابل اصلی وجود دارد:
کابل تغذیه (Power Cable):
این کابل برق اصلی کولر را از تابلو برق یا فیوز مینیاتوری به دستگاه میرساند. انتخاب نادرست کابل تغذیه میتواند باعث داغ شدن سیمها، قطع ناگهانی فیوز یا سوختن برد شود.
کابل ارتباطی (Communication Cable):
این کابل بین یونیت داخلی و خارجی قرار میگیرد و علاوه بر انتقال برق، فرمانهای کنترلی را هم جابهجا میکند. در کولرهای اینورتر، کابل ارتباطی باید شیلددار (Shielded) باشد تا از بروز نویز و اختلال در مدار الکترونیکی جلوگیری کند.
همیشه از کابلهایی استفاده کنید که دارای استاندارد ISIRI یا VDE باشند و روی روکش آنها عبارتهایی مثل “Cu / 450V / 750V” درج شده باشد.
سطح مقطع بهترین کابل برای کولر گازی چقدر باید باشد؟
سطح مقطع کابل، یعنی ضخامت سیمهای مسی داخل کابل، تعیینکنندهی میزان جریان مجاز و توان انتقال برق است. انتخاب اشتباه در این قسمت، یکی از دلایل اصلی سوختن برد، افت ولتاژ و حتی آتشسوزی در کولرهای گازی است.
برای انتخاب سطح مقطع مناسب باید سه عامل را در نظر بگیرید:
- ظرفیت کولر گازی (BTU)
- طول مسیر کابلکشی تا منبع برق
- تکفاز یا سهفاز بودن دستگاه
بر اساس استانداردهای رایج برق ساختمان، جدول زیر به شما کمک میکند تا سطح مقطع مناسب را انتخاب کنید:
| ظرفیت کولر گازی (BTU) |
نوع برق | سطح مقطع کابل (mm²) |
توضیحات |
|---|---|---|---|
| تا 12000 | تکفاز | 2.5 | برای مسیر تا 20 متر |
| 18000 تا 24000 | تکفاز | 2.5 | در مسیرهای بلندتر از 20 متر از کابل 4mm² استفاده شود |
| 30000 تا 36000 | تکفاز | 4 | نیاز به فیوز 32 آمپر |
| بالاتر از 36000 | سهفاز | 5×4 یا 5×6 | بر اساس توان و جریان مصرفی تعیین میشود |
اگر فاصله یونیت بیرونی تا تابلو برق زیاد است (مثلاً بالای 20 متر)، افزایش یک سایز کابل الزامی است تا از افت ولتاژ جلوگیری شود.
کابل مناسب کولر گازی چند رشته باشد؟

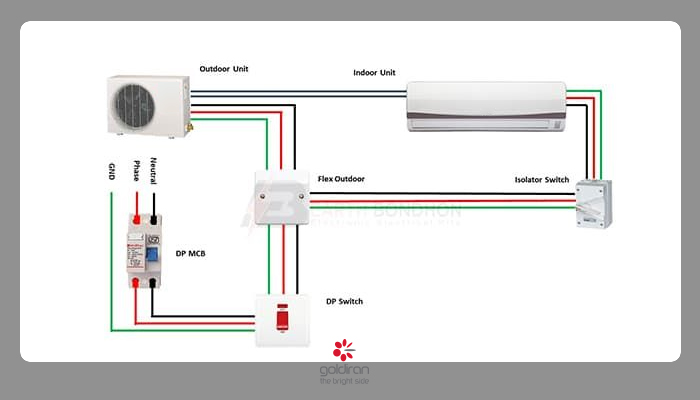

کابل کولر گازی بسته به نوع برق و مدل دستگاه (اینورتر یا معمولی) میتواند از 3 تا 5 رشته سیم تشکیل شده باشد. تعداد رشتهها به این بستگی دارد که دستگاه شما تکفاز باشد یا سهفاز و آیا کابل مربوط به تغذیه برق است یا مربوط به کابل ارتباطی بین یونیتها میباشد.
نوع کابل بر اساس سیستم کولر
| نوع کولر گازی | تعداد رشته سیم | توضیحات |
|---|---|---|
| تکفاز | 3 رشته (فاز، نول، ارت) |
برای برق تغذیه اصلی دستگاه |
| سهفاز | 5 رشته (3 فاز، نول، ارت) |
مخصوص کولرهای صنعتی یا ظرفیت بالا |
| ارتباطی غیراینورتر | 4 تا 5 رشته | برای انتقال برق و فرمان بین یونیت داخلی و بیرونی |
| ارتباطی اینورتر | 4 یا 5 رشته شیلددار |
برای جلوگیری از نویز و خطای ارتباطی بین بردها |
همیشه از کابلهای استاندارد با روکش مقاوم در برابر حرارت و UV استفاده کنید، مخصوصاً اگر کابل در فضای باز و کنار کندانسور نصب میشود.
کابل مناسب کولر گازی چند آمپر را تحمل میکند؟
ظرفیت جریان یا آمپراژ قابلتحمل کابل، مستقیماً به سطح مقطع سیم، جنس هادی و دمای محیط بستگی دارد. هرچه سطح مقطع کابل بیشتر باشد، توانایی عبور جریان نیز افزایش مییابد و احتمال گرم شدن سیمها کمتر میشود.
در جدول زیر، میزان تقریبی جریان مجاز کابلهای رایج کولر گازی را مشاهده میکنید:
| سطح مقطع کابل (mm²) | حداکثر جریان مجاز (آمپر) | مناسب برای ظرفیت کولر |
|---|---|---|
| 1.5 | تا 10 | کولر تا 9000 BTU |
| 2.5 | تا 16 | کولر تا 24000 BTU |
| 4 | تا 25 | کولر تا 30000 BTU |
| 6 | تا 32 | کولر بالاتر از 36000 BTU |
انتخاب فیوز باید بر اساس ظرفیت تحمل کابل انجام شود. به عنوان مثال اگر از کابل 2.5 میلیمتر مربع استفاده میکنید، فیوز بیش از 25 آمپر نباید نصب شود.
جمعبندی
انتخاب کابل مناسب برای کولر گازی، یکی از مهمترین مراحل در نصب ایمن و عملکرد صحیح دستگاه است. کابل اشتباه میتواند باعث افت ولتاژ، داغ شدن سیمها، کاهش راندمان کولر و حتی خطر آتشسوزی شود. برای جلوگیری از این مشکلات:
- همیشه از کابل مسی استاندارد با سطح مقطع متناسب با ظرفیت کولر استفاده کنید.
- اگر طول مسیر کابلکشی بیش از 20 متر است، یک سایز بالاتر کابل انتخاب کنید.
- در کولرهای اینورتر، کابل ارتباطی باید شیلددار باشد تا از ایجاد نویز جلوگیری شود.
- فیوز مینیاتوری را متناسب با ظرفیت تحمل کابل نصب کنید، نه صرفاً توان کولر.
با رعایت این نکات ساده و فنی، هم عمر مفید کولر افزایش پیدا میکند و هم از خطرات برقی احتمالی جلوگیری میشود. در صورت تردید در انتخاب کابل مناسب، حتماً با یک تکنسین برق یا نصاب حرفهای کولر گازی مشورت کنید.
